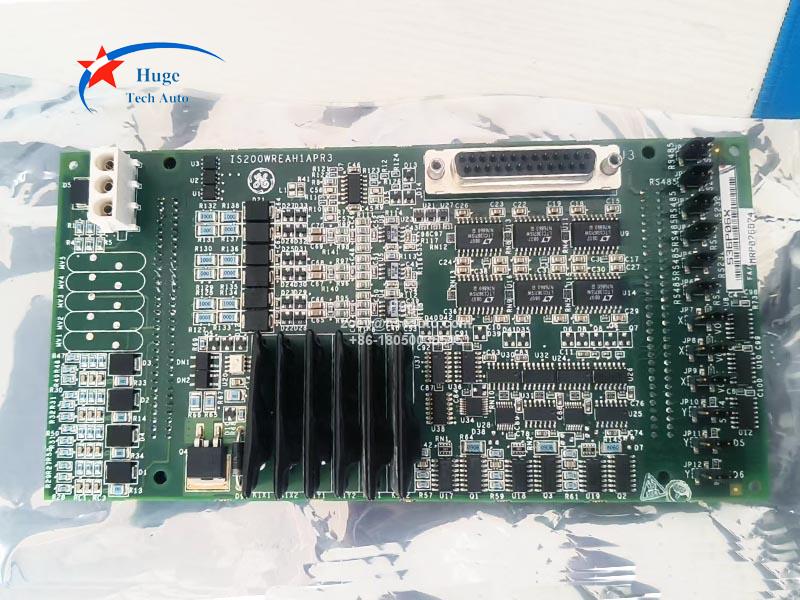

IS200WREAH1A GE AERO TRIP TB DBRD IS200WREAH1APR3

GE AERO TRIP TB DBRD IS200WREAH1APR3

نام تجاری:
General Electric PLC
مورد شماره.:
IS200WREAH1APR3
سفارش (MOQ):
1 PC
پرداخت:
T/T
مبدا محصول:
USA
بندر حمل و نقل:
XIAMEN
زمان بین شروع و اتمام فرآیند تولید：
IN STOCK
ضمانتنامه:
1 Year

جزئیات محصول

GE IS200WREAH1A AERO TRIP TB DBRD IS200WREAH1APR3
شرح:
IS200WREAH1A به عنوان برد آپشن ترمینال تریپ اضطراری توربین از مشتقات GE Aero طراحی شده است و با IS220PPRAH1A کار می‌کند. با برد ترمینال (لوازم جانبی) IS200TREAH1A. با دمای کارکرد 30 تا 65 درجه سانتیگراد، IS200WREAH1A برای استفاده در مکان‌های خطرناک تأیید شده است.

IS200WREAH1A شش ورودی سرعت مغناطیسی غیرفعال را که از حسگری 2 هرتز تا 20 کیلوهرتز پشتیبانی می‌کنند، ادغام می‌کند و نظارت دقیق بر سرعت شفت را با حساسیت بالا ارائه می‌دهد. این دستگاه دارای چهار ورودی تماسی 24 ولت DC برای شرایط قطع ناشی از سخت‌افزار و سه خروجی حالت جامد 24 ولت DC با رأی TMR برای راه‌اندازی سلونوئیدهای قطع اضطراری است که فعال‌سازی ایمن در برابر خرابی را تضمین می‌کند. مدارهای تشخیص ولتاژ داخلی، رشته‌های قطع 24 تا 125 ولت DC را رصد می‌کنند، در حالی که ترمینال‌های قابل اتصال به سبک اروپایی، سیم‌کشی و نگهداری میدانی را ساده می‌کنند. این دستگاه از معماری‌های سیمپلکس، دوگانه و TMR پشتیبانی می‌کند و به طور یکپارچه با بسته‌های ورودی/خروجی PPRA/PPRO برای منطق ایمنی هماهنگ کار می‌کند.

IS200WREAH1A می‌تواند با ماژول IS220PPRAH1A ترکیب شود و با IS200TREAH1A کار کند. ورودی‌ها و خروجی‌ها به شرح زیر است:
• ترمینال‌های ورودی مشتری از طریق دو بلوک ترمینال مانع قابل اتصال ۲۴ نقطه‌ای (H1A یا S1A) یا ۴۸ ترمینال جعبه‌ای قابل اتصال به سبک اروپایی (H3A یا S3A) ارائه می‌شوند.
• شش دستگاه ضربان‌ساز غیرفعال بادبزنی (تا سه شفت با دو حسگر برای هر کدام) که یک چرخ دندانه‌دار را برای اندازه‌گیری سرعت توربین حس می‌کنند.
• سه کنتاکت خروجی حالت جامد ۲۴ ولت DC TREAH1A، H3A به همراه WREAH1A یا TREAS1A، S3A به همراه WREAS1A توسط TMR برای قطع سیستم انتخاب شده‌اند.
• چهار مدار تشخیص ولتاژ ۲۴-۱۲۵ ولت DC برای نظارت بر رشته قطع.
• چهار ورودی کنتاکت WREAH1A یا WREAS1A با ولتاژ ۲۴ ولت DC، سخت‌افزار اضافی یا ورودی‌های تریپ مشروط را فراهم می‌کنند. توان مرطوب‌سازی از طریق کانکتور JH1 روی WREA تأمین می‌شود.
• یک خروجی تکرارکننده سرعت برای هر یک از شش ورودی سرعت، سیگنال‌های نرخ پالس سرعت را با استفاده از فرستنده RS-232 یا RS-422 بازتولید می‌کند.
TREA به همراه WREA برای عملکرد صحیح به سه بسته ورودی/خروجی PPRA نیاز دارند.

IS200WREAH1A که روی IS200TREAH1A نصب شده است، به همراه ۳ قطعه IS220PPRAH1A یک عملکرد قطع اضطراری مستقل را تشکیل می‌دهد.

ویژگی‌ها:
• از معماری‌های سیمپلکس، دوگانه و TMR برای حفاظت اضطراری توربین با قابلیت دسترسی بالا پشتیبانی می‌کند.
• دارای ۱۲ ورودی سرعت مغناطیسی غیرفعال (MPU) با محدوده اندازه‌گیری ۲ هرتز تا ۲۰ کیلوهرتز.
• ولتاژ مدار تریپ 24 VDC / 125 VDC را پایش کرده و خطاهای حلقه را تشخیص می‌دهد.
• دارای ۶ خروجی رله حالت جامد با قابلیت انتخاب برای فعال‌سازی سریع قطع اضطراری.
• تشخیص کامل خودکار: اتصال کوتاه/قطع، ولتاژ بالا/کم، مشکلات ارتباطی و سخت‌افزاری.
• از منطق‌های ایمنی اصلی پشتیبانی می‌کند: سرعت بیش از حد، شتاب بیش از حد، سرعت پشتیبان و قطع دستی.
• از ترمینال‌های قابل اتصال به سبک اروپایی برای سیم‌کشی آسان و نگهداری آسان در محل استفاده می‌کند.
• دمای عملیاتی گسترده: -30°C تا +65°C با مقاومت بالا در برابر ضربه و لرزش.
• کاملاً سازگار با Mark VIe / VIeS و قابل تنظیم از طریق ToolboxST.
• رأی‌گیری سخت‌افزاری، اعتبار قطع را در شرایط خرابی تک نقطه‌ای تضمین می‌کند.

پرسش و پاسخ：
۱. سناریوهای کاربردی قابل استفاده برای IS200WREAH1A کدامند؟
IS200WREAH1A برای توربین‌های گازی آیرودرایو، توربین‌های گازی صنعتی و پکیج‌های درایو مکانیکی در صنایع تولید برق، نفت و گاز و فرآیند ایده‌آل است. IS200WREAH1A محافظت قوی و دارای گواهینامه در برابر قطع اضطراری را برای جلوگیری از خرابی‌های فاجعه‌بار و مطابق با استانداردهای ایمنی صنعتی فراهم می‌کند.
2. گارانتی IS200WREAH1A چیست؟
ما 1 سال گارانتی ارائه می‌دهیم.
