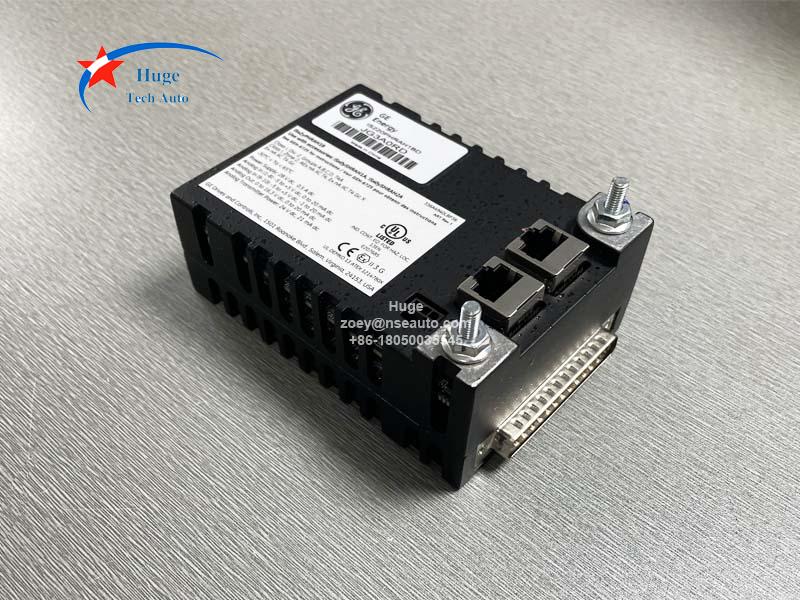

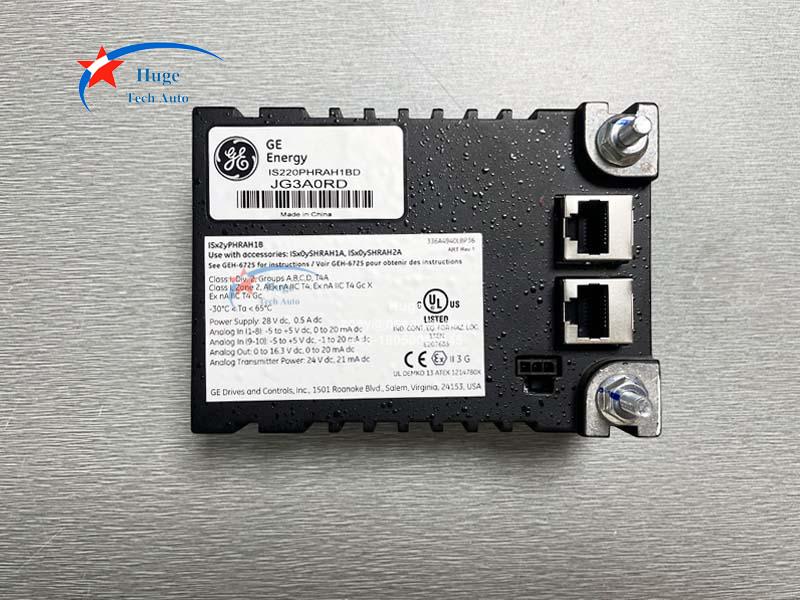

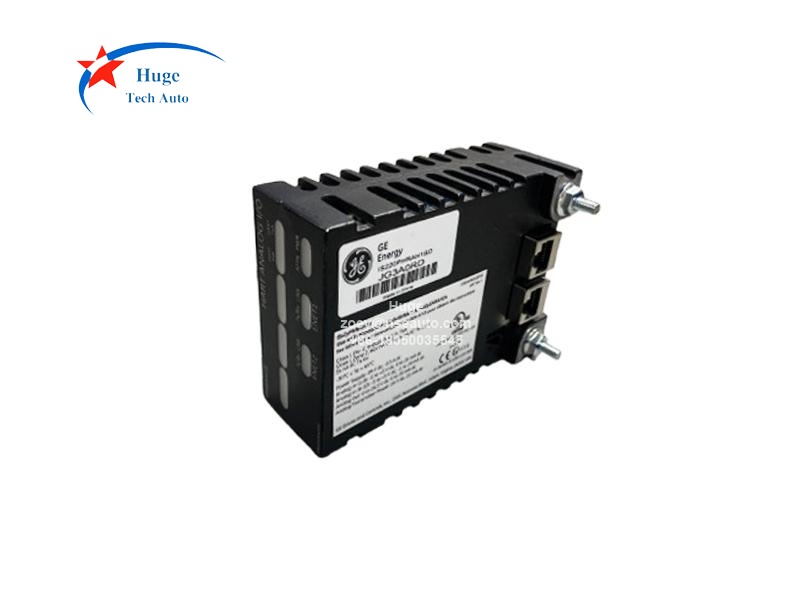

بسته ورودی/خروجی آنالوگ هارت GE IS220PHRAH1B
شرح:

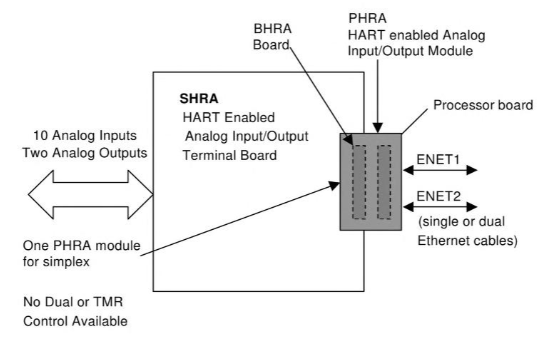

IS220PHRAH1B یک بسته ورودی/خروجی آنالوگ با قابلیت اتصال به GE Mark VIe HART® (مبدل از راه دور آدرسپذیر بزرگراه) است. این بسته به عنوان رابط الکتریکی بین یک یا دو شبکه اترنت ورودی/خروجی و یک برد ترمینال ورودی/خروجی آنالوگ عمل میکند. این بسته از دو جزء کلیدی تشکیل شده است: یک برد پردازنده BPPx - که در همه بستههای ورودی/خروجی توزیعشده مشترک است - و یک برد اکتساب اختصاصی که به طور خاص برای توابع ورودی آنالوگ طراحی شده است.
این بسته ورودی/خروجی میتواند تا 10 ورودی آنالوگ را با گزینههای قابل تنظیم برای مطابقت با نیازهای مختلف میدانی مدیریت کند. هشت ورودی اول را میتوان به عنوان ورودی ولتاژ +5 ولت یا ورودی حلقه جریان 4-20 میلیآمپر تنظیم کرد. دو ورودی باقیمانده نیز انعطافپذیری خوبی دارند و از پیکربندیهای ورودی جریان +1 میلیآمپر یا 4-20 میلیآمپر پشتیبانی میکنند. مقاومتهای انتهای بار برای ورودیهای حلقه جریان روی برد ترمینال قرار دارند و ماژول PHRA ولتاژ روی این مقاومتها را تشخیص میدهد تا سیگنالهای ورودی را به طور دقیق ثبت کند.
فراتر از قابلیتهای ورودی، IS220PHRAH1B همچنین شامل دو خروجی حلقه جریان 4-20 میلیآمپر است. یکی از ویژگیهای کلیدی در حالت 4-20 میلیآمپر، توانایی آن در انتقال پیامهای HART بین دستگاههای میدانی مجهز به HART و یک سیستم مدیریت دارایی (AMS) است. نکته قابل توجه این است که هر یک از کانالهای ورودی یا خروجی این بسته را میتوان برای اتصال این دستگاههای میدانی مجهز به HART استفاده کرد.
برای اتصال، IS220PHRAH1B از دو کانکتور اترنت RJ-45 برای ورودی شبکه و یک پورت 3 پین برای ورودی برق استفاده میکند. خروجی از طریق یک کانکتور پین DC-62 که مستقیماً با کانکتور برد ترمینال مربوطه جفت میشود، ارائه میشود. پشتیبانی تشخیصی بصری از طریق LEDهای نشانگر ارائه میشود که نظارت بر وضعیت عملیاتی را در یک نگاه آسان میکند.
IS220PHRAH1B شامل یک برد پردازنده BPPC با عملکرد سازگار است. این برد در مجموعه نرمافزار ControlST* نسخههای V04.07 و بالاتر پشتیبانی میشود.
مشخصات:
مورد
اسپ
سیفیکاسیون
تعداد کانالها
۱۲ کانال در هر برد ترمینال (۱۰ عدد آلومینیوم، ۲ عدد آئو)
دهانه ورودی
۴-۲۰ میلیآمپر جریان، +۵ ولت جریان مستقیم، (ورودیهای ۱-۸)
۴-۲۰ میلیآمپر یا +۱ میلیآمپر (ورودیهای ۹-۱۰)
وضوح مبدل ورودی
اسکن عادی ۵ میلیثانیه (۲۰۰ هرتز). نرخ فریم کنترلر ۱۰۰ هرتز است.
دقت اندازهگیری
بهتر از 0.1٪ مقیاس کامل در محدوده دمایی -30 تا 65 درجه سانتیگراد. دقت معمول در دمای 25 درجه سانتیگراد است
۰.۰۰۷٪ در مقیاس کامل.
حذف نویز در ورودیها
این ده مدار دارای یک فیلتر سختافزاری با دو قطب در فرکانسهای ۱۲.۵ هرتز و ۴۸.۳ هرتز هستند. یک فیلتر نرمافزاری، با استفاده از
فیلتر پایینگذر دو قطبی، قابل تنظیم برای: 0، 0.75، 1.5 هرتز، 3 هرتز، 6 هرتز، 12 هرتز
رد حالت مشترک
رد حالت مشترک AC 60 دسیبل در 60 هرتز، با ولتاژ حالت مشترک تا +5 ولت.
حذف حالت مشترک DC، 80 دسیبل با پیک ولتاژ حالت مشترک -5 تا +7 ولت
محدوده ولتاژ حالت مشترک
±5 ولت
مبدل خروجی
مبدل دیجیتال به آنالوگ ۱۴ بیتی با دقت ۰.۵٪
بار خروجی
۸۰۰ اهم برای خروجی ۰-۲۰ میلیآمپر
اندازه
۸.۲۶x۴.۱۹x۱۲.۱ سانتیمتر
فناوری
نصب سطحی
رتبهبندی محیطی برای محفظه
طراحی
۴۰- تا ۷۰ درجه سانتیگراد (۴۰- تا ۱۵۸ درجه فارنهایت)
پرسش و پاسخ:
۱. چگونه IS220PHRAH1B را نصب کنیم؟
(1) ابتدا، برد ترمینال SHRA را محکم در جای خود نصب کنید.
(2) یک بسته ورودی/خروجی PHRA بردارید و آن را مستقیماً به کانکتور پین DC-62 روی برد ترمینال SHRA وصل کنید.
(3) از پیچهای رزوهدار کنار پورتهای اترنت برای بستن مکانیکی بسته I/O استفاده کنید. این پیچها در یک براکت نصب که مخصوص نوع برد ترمینال مورد استفاده شماست، قرار میگیرند. مطمئن شوید که موقعیت براکت را طوری تنظیم میکنید که هیچ نیروی قائمهای به کانکتور پین DC-62 بین بسته I/O و برد ترمینال وارد نشود. شما فقط باید یک بار در طول عمر مفید محصول این تنظیم را انجام دهید.
(4) بسته به پیکربندی سیستم خود، یک یا دو کابل اترنت را وصل کنید. بسته I/O با هر دو پورت کار خواهد کرد. اگر از اتصالات دوگانه استفاده میکنید، روش استاندارد این است که ENET1 را به شبکه مرتبط با کنترلر R متصل کنید.
(5) برای روشن کردن پک، کانکتور واقع در کنار پک ورودی/خروجی را وصل کنید. نیازی به قطع برق کابل قبل از وصل کردن آن نیست - این به این دلیل است که پک ورودی/خروجی دارای قابلیت شروع نرم ذاتی است که هنگام اتصال برق، جریان ورودی را کنترل میکند.
(6) در نهایت، از برنامه ToolboxST* برای پیکربندی بسته ورودی/خروجی مورد نیاز استفاده کنید.
