مجموعه ورودی/خروجی آنالوگ هسته IS230PCAAH1A GE

جنرال الکتریک MKVIe مجموعه ورودی/خروجی آنالوگ هسته IS230PCAAH1A

  • نام تجاری:

    General Electric PLC
  • مورد شماره.:

    IS230PCAAH1A
  • سفارش (MOQ):

    1 PC
  • پرداخت:

    T/T
  • مبدا محصول:

    USA
  • بندر حمل و نقل:

    XIAMEN
  • زمان بین شروع و اتمام فرآیند تولید:

    IN STOCK
  • وزن:

    3kg
  • ضمانتنامه:

    1 Year
جزئیات محصول

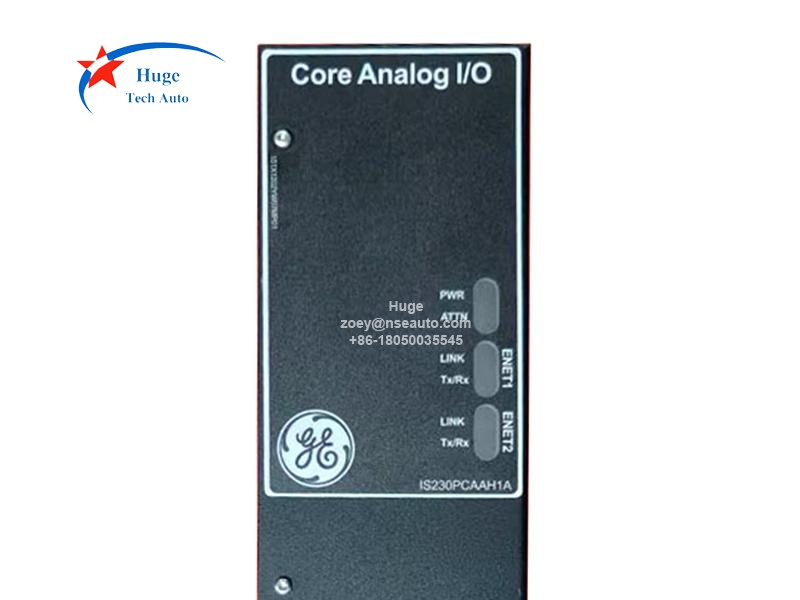

مجموعه ورودی/خروجی آنالوگ هسته GE IS230PCAAH1A
شرح:
IS230PCAAH1A به عنوان ماژول مونتاژ ورودی/خروجی آنالوگ هسته سری GE MarK VIe طراحی شده است. IS230PCAAH1A به همراه برد ترمینال آنالوگ هسته (TCAS و TCAT) همراه خود، بیشتر ورودی/خروجی سیگنال آنالوگ (I/O) مورد نیاز برای راه‌اندازی یک توربین گازی را ارائه می‌دهد. به طور خاص، IS230PCAAH1A و TCAT ورودی‌های ترموکوپل، ورودی/خروجی حلقه جریان 4-20 میلی‌آمپر، ورودی‌های لرزه‌ای، تحریک ترانسفورماتور دیفرانسیل متغیر خطی (LVDT) و ورودی‌های مربوطه، ورودی‌های نرخ پالس و خروجی‌های سروو کویل را مدیریت می‌کنند. IS230PCAAH1A به اندازه کافی همه‌کاره است که در سیستم‌های سیمپلکس، دوگانه و TMR (سه‌گانه ماژولار افزونه) استفاده شود. یک برد ترمینال TCAT واحد، ورودی‌های سیگنال را به یک، دو یا سه ماژول IS230PCAAH1A متصل توزیع می‌کند. برای اتصال بیشتر، ترمینال‌های زمین محافظ و منبع تغذیه میدان ۲۴ ولت که روی برد JGPA مجاور قرار دارند، مکمل ترمینال‌های تعبیه‌شده در IS230PCAAH1A و TCAT هستند.

IS230PCAAH1A شامل یک برد پردازنده مشترک برای همه ورودی/خروجی‌های توزیع‌شده Mark* VIe، دو برد ورودی/خروجی کاربردی و یک برد ترمینال است. ماژول کامل، IS230PCAAH1A، به عنوان واحدی با کمترین قابلیت تعویض در نظر گرفته می‌شود و هیچ پشتیبانی برای تشخیص یا تعویض بردهای جداگانه تشکیل‌دهنده ماژول ارائه نشده است.

پرسش و پاسخ:
۱. چگونه می‌توان IS230PCAAH1A را پیکربندی کرد؟
IS230PCAAH1A می‌تواند به چندین نوع مختلف از فرستنده‌های 4-20 میلی‌آمپر متصل شود. هر ورودی یک جامپر در کنار ترمینال‌ها دارد که برای تعیین اینکه آیا ترمینال برگشت زمین شده یا شناور است، استفاده می‌شود. موقعیت پیش‌فرض جامپر شناور یا باز است. JGPA
این برد دوازده ترمینال ۲۴ ولت دی‌سی ارائه می‌دهد، یکی برای هر ورودی فرستنده ۴-۲۰ میلی‌آمپر. دو ورودی ۴-۲۰ میلی‌آمپر آخر در PCAA دارای یک جامپر اضافی هستند که مقاومت بار ۲۵۰ اهمی را برای کاربردهای ورودی ±۱۰ ولت دی‌سی حذف می‌کند. وقتی جامپر در موقعیت MA قرار دارد، ورودی مانند ده ورودی اول رفتار می‌کند. وقتی جامپر در موقعیت VOLT قرار دارد، مقاومت بار حذف می‌شود و ورودی به عنوان ورودی ولتاژ عمل می‌کند.

۲. تعداد ورودی‌ها و خروجی‌ها چقدر است؟
تعداد ورودی‌ها:
۲۵ ورودی ترموکوپل
ده ورودی ۴-۲۰ میلی‌آمپر
دو ورودی قابل تنظیم ۴-۲۰ میلی‌آمپر یا ±۱۰ ولت
دو ورودی نرخ پالس فعال
یک ورودی رله خودکشی سیم‌پیچ سروو که بر دو خروجی سروو اول تأثیر می‌گذارد
تعداد خروجی‌ها:
شش خروجی درایور سروو کویل
دو خروجی ۴-۲۰ میلی‌آمپر
یک خروجی برق ±۱۲ ولت DC
شش خروجی تحریک LVDT

موارد مرتبط:
IS230PCAAH1B
IS230JPDGH1A
IS230SDIIH1A
IS230SRLYH2A
IS230STAOH2A
IS230TDBTH2A
IS230STTCH2A
IS230SNAOH2A
IS230TNPAH2A
IS230SNAIH2A
IS230SNIDH1A
IS230SNSCH2A
IS230TNAIH2C
IS230TNRLH1B
IS230TAISH2C
IS230TCISH6C

IS230TRLSH2B

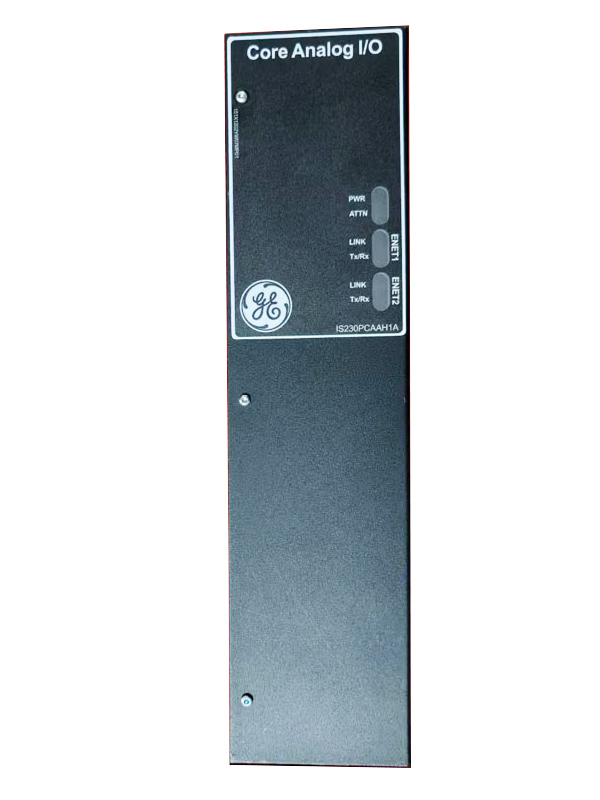

GE IS230PCAAH1A

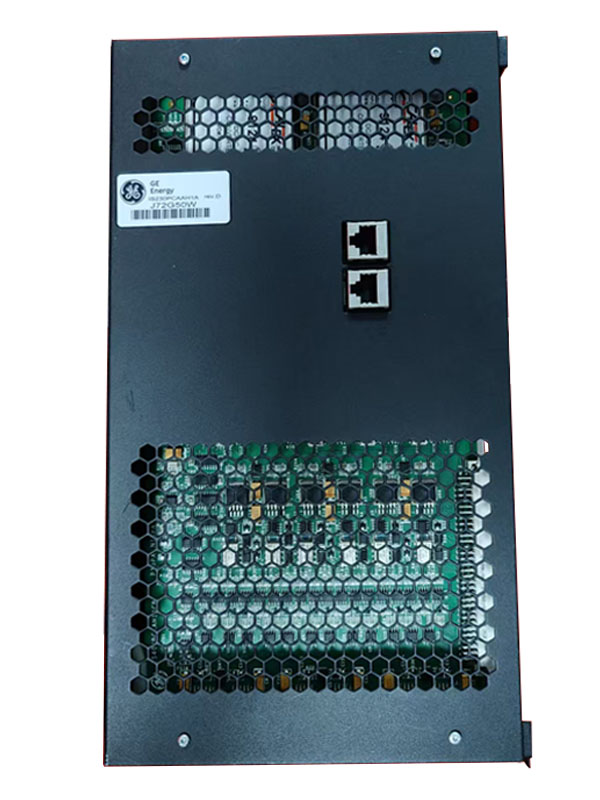

GE IS230PCAAH1A
